20221224 Tiida C11 小t 更換 駕駛 LED 閱讀燈
眾所周知 小T 的 閱讀燈很暗，非常的不亮
這次我要將這閱讀燈的LED 燈源換掉。
兩隻翹棒插入就能拆下
從燈具上可能看到，灰色線是12V ，黑色線是接地。黃色應該是開門送電，開車門時，點亮車頂中間光源用的。
螺絲拆下，就能取下舊的LED
燈源是在 SHOPEE 買的，一個22元，盡量選偏黃色的光源，3*5=15顆，尺寸 23X36MM， 放在燈殼上剛剛好
我自個在家中實測，功率非常小，約只有1W，但比原車的要亮太多了。
我用鐵絲綁帶 固定燈源。
將線接一接，燈殼鎖回去，再塞回車上就搞定。
※這燈源不是越亮越好。
※原有的燈殼能利用是最好，讓光盡量的『散射開來』，不要方向性太強。
※晚上實測亮度很滿度。又不刺眼。但靠近直視還是不行。（昨天晚上我換裝內後視鏡，眼睛貼近光源亮到受不了。）
另一種省錢的辦法

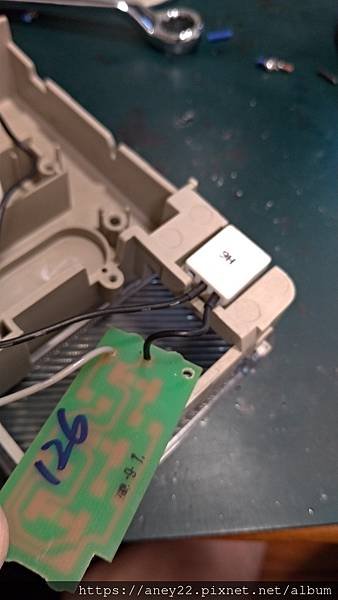

從PCB 可以看出來， 13.6V + M7 二極體 -接三組 LED 串 470Ω的電阻
以LED 壓降 3.6來計算， 電流只有 21mA , 0.076W ，難怪這麼暗
將 上面三個 470Ω的電阻換原 200Ω，電流能提升到 50mA，0.18w 亮度應該能提升 兩倍。
