20200628四天連假 四 開關移位

剛買房時，房子是由陽台進出，剛買房時，門口就只有陽台燈的開關，客廳的燈在落地窗旁

萬分不便，交外時，就有請建商將客廳的雙切開關移到陽台。

今天動手的這個開關是屋內的雙切開關。

小朋友的書桌還沒在這位置之前，這個客廳+陽台的雙切開關都還很正常使用。

書桌放到這之後，也都一切安好。

隨著小朋友長高，書桌高度一直調高、書越放越多，整個被擋住。

這個開關就變成一個麻煩的位置。

四五年前，心裏就一直有一個想法，我要將房內這個開關移走。

雖然心裏有想法，也有一直作功課研究，但一直無法下手。

因為我沒有足夠的工具。

事實上，我有一隻日立電動鎚，但這工具太大，破壞面會很大。

家中還有一隻很久之前買的4分電鑽，我記得當初露天買，一隻四五百元的玩具。

要想鑽一個 14mm *210mm 長的孔是心有餘而力不足。

以前的四分夾鑽，我只能去高貴的BOSCH 萬用鑽頭（藍色的），這種鑽頭的有比較好鑽

直到年初，家人買了一組 美國百工 BLACK&DECKER 710W四溝免出力電鎚鑽 KTD222

我有試著用 這免出力電鎚鑽在鋼筋水泥牆鑽了 9.5mm 的孔，打了兩個不銹鋼吊環來掛曬衣架。

之前我用舊電鑽，高磅數的鋼筋水泥牆跟本聞風不動，超難鑽的，

但是免出力四溝鎚鑽真的是免出力，輕輕鬆鬆孔就鑽好了。

自從有這經驗後，開關移位的火又燃起來了。東風都有了，只欠時間了。

我後來稍微做了一下功課，原來這鎚鑽有兩用和三用，一般的只有『旋轉』，『旋轉』+『鎚擊』，這兩種功能

高階的還多了『鎚擊』功能，單純只有『鎚擊』，沒有『旋轉』，也就是和拆房子的電動鎚一樣，只是功率小一點。

我手邊這隻 KTD222是一般版，另一個型號才有三用。

但是那怕是兩用功能，配合適當的鑿子一樣能用呀

最後，我在高雄鳳山的中崙五金，買了

牧田 四溝2刃鑽頭 SDS-15X360MM 免出力四溝水泥鑽頭 D-16140 130元


牧田 四溝2刃鑽頭 SDS-5X160MM 免出力四溝水泥鑽頭 D-00038 35元
牧田 四溝2刃鑽頭 SDS-6.5X160MM 免出力四溝水泥鑽頭 D-00094 35元
牧田 四溝2刃鑽頭 SDS-8X160MM 免出力四溝水泥鑽頭 D-00131 35元
牧田 四溝2刃鑽頭 SDS-18X160MM 免出力四溝水泥鑽頭 D-16209 85元

牧田 原廠 四溝尖鑿 全長160mm 免出力電鑽專用尖鑿 D-08034 35元 <-這隻是重點

好便宜呀，跟本不用去買高貴的鑽頭。

有工具後，再來就是規畫怎麼施工

2mm的電 線，外徑=4mm，5條電線，用corel draw 稍微畫一下，大約要 13mm才塞的下，所以我買了 15mm的長鑽頭。

事後證明，15mm孔還很太小，線超級難拉的（沒PVC管路），我只能用膠帶將5條線，包成一條，盡量減少阻力。

埋入的鐵盒為 55*95 ，深度為 40mm，用excel 稍微用圓畫一下，模擬一下要鑽幾個圓才能鑽出足夠的空間。

一、先用長鑽頭15*360，鑽200mm深 ，鑽到舊的開關鐵盒

二、用6mm 鑽頭 先在鐵盒的四個角落鑽孔（定位）（埋入孔打太大，後面很難搞，又要補水泥）

三、用6mm 鑽頭，將鐵盒的四個邊鑽出來（共打了 6+6+3+2= 17個孔） 先將邊鑽出來，才不會將孔打太大。

不想之後善後搞太久，吸塵器、隔間，一定要做，就算有做，我也花了很長的時間善後。

四、邊綠確定後，用9mm 16mm 18mm的鑽頭，開始鑽，先用小的比較容易定位，之後再來大鑽頭來擴大。

五、最後換上 四溝尖鑿，雖然這隻免出力鎚鑽無法單獨切換成『鎚擊』，

無法使用『扁平』的四溝平鑿 ，但圓的四溝尖鑿 還是可以使用

這一點很重要，最後的修整靠的就是這隻 四溝尖鑿，將多餘的水泥、紅鑽打掉。

六、最後用一字起子，加鐵鎚，將卡住的地方打平，這樣開關鐵盒就能塞進去。

※鐵盒的深度約 35mm，我在每隻鑽頭的50mm處都纏繞上紅色膠帶，做為深度定位之用。

這樣在鑽孔時，就能掌握要鑽多少進去。

因為這不是專業施工，也不想搞水泥、pvc管，打完孔之後，我有試著拉線（共五條），非常不好拉，拉好之後，鐵盒部份的線也塞不進去。

所以我又將鐵盒鎖在鐵板上，用砂輪機，將一部份鐵片切割掉。

這樣電線就能拉到開關盒之中。

用『水性』 silicon將開關盒固定在洞中（等矽利康乾至少要兩個小時），四周用補土補平 ，水性 silicon 才能上漆

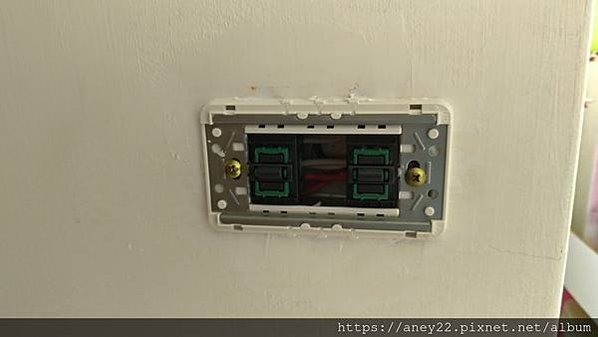

換上新買的 Panasonic 國際牌 WTDFP5252K 星光雙切開關

舊電線和新電線，我用 wago 221 快速接頭來連接，就不用傳統接線的方式，太麻煩也太佔空間了。

客廳的日立吸頂燈 LEC-AH1200B 才 54w，快速接頭綽綽有餘。

最後就是用木板+大隻的美工刀，修出舊開關盒的大小，選用適合的軟木較容易動手（我是用韓國人參的木盒子）

用silicone 黏著、等乾了再用補土填充、打磨、補土，上漆

最後成品十分完美，看不出這裏原來有個開關盒。

搞定收工。

事情那有那有這麼簡單。

打完牆後，整個是一個慘呀

土土土，搞了兩個小時，天都黑了。

打完牆、拉好線後，又過了一個星期，這個星期六才將鐵盒塞入，

silicone 至少要兩個小時才會乾，之後補土乾又等了很久。

整個過程花了很多時間在等待。

另一個舊孔的封閉，也是這樣，花了很多時間，等silicon固定。

這樣的小工程，真的要請師伕來，沒有一個會理你。特別是還要搞到很好看。

我用到了那些工具？

免出力四溝鎚鑽、一堆大大小小鑽頭+專用尖鑿，

一字起子、鐵鎚，

砂輪機、

矽利康槍、

手鋸、大美工刀、

刮刀、細砂紙、油漆刷...

下一項工程：新增洗衣機工作陽台 220v 插座 及新增一個 110v插座
